探針式土壤墑情監測系統方案

產品簡介

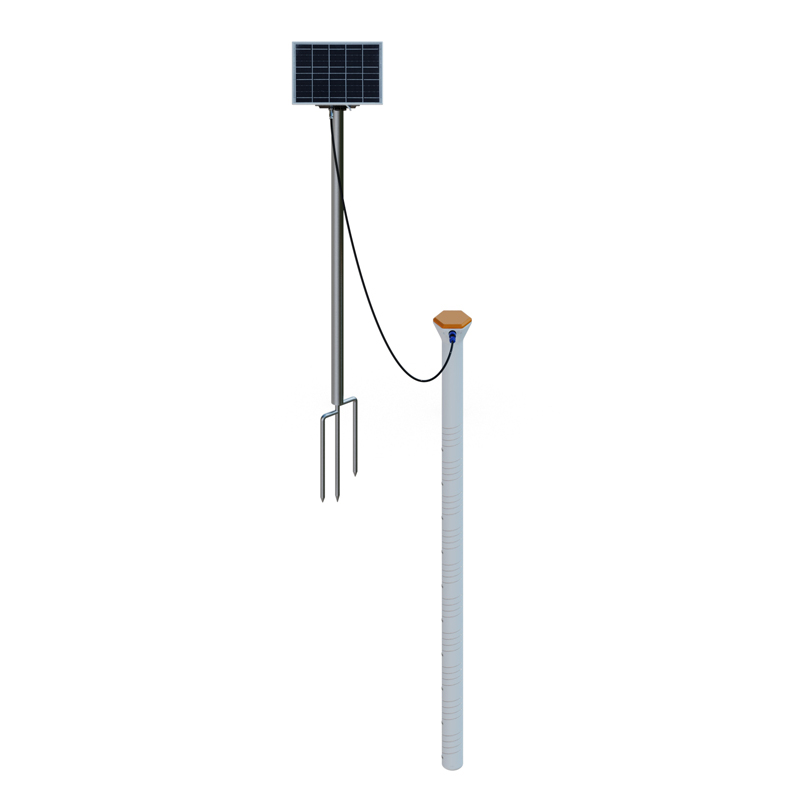

FT-TS600土壤墑情監測站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。
該設備支持有線、GPRS、藍牙等傳輸方式，免調試，可快速布置，廣泛應用于農業、林業、地質、高校、科研等方面。主要針對土壤水分含量和土壤溫度進行監測，通過水分傳感器和溫度傳感器測量土壤的體積含水量（VWC）和溫度值。同時，根據用戶需求，可以擴展配置土壤電導率、土壤PH、空氣溫度、空氣濕度、太陽輻射、雨量等氣象傳感器。



產品特點

1、六層土壤溫濕度電導率傳感器

2、太陽能板頂蓋鑲嵌式設計，提高了光電轉化效率，增加了抗風等級

3、低溫7寸安卓屏，版本：4.4.2、四核Cortex?-A7，512M/4G（選配）

4、充電控制器：MPPT自動功率點跟蹤，效率提高20%

5、短信報警，超限后向指定的手機上發送短信

6、土壤水分溫度一體集成，不銹鋼制作鋼針，可經受長期點解，更耐腐蝕

7、不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66

技術參數

1)土壤水分：測量范圍：0-100%，精度：±3%，探針長度：5.5cm，探針直徑：3mm，探針材料：不銹鋼

2)土壤溫度：測溫范圍－40+125℃，測量精度±0.5℃，分辨率：0.1℃

3)土壤電導率：測量范圍可選量程：0-5000us/cm，10000us/cm，20000us/cm，測量精度0-10000us/cm范圍內為±3%;10000-20000us/cm范圍內為±5%，分辨率0-10000us/cm內10us/cm,100000-20000us/cm內50us/cm

4)土壤PH：測量范圍：0-14，分辨率：0.1，測量精度：±0.2%（選配）

5)空氣溫度：測量原理二極管結電壓法，-40℃～85℃（±0.3℃）（選配）

6)空氣濕度：測量原理電容式，0～100%RH（±2%RH）（選配）

7)太陽輻射：測量原理光電效應，0-2000W/m2(0.1W/m2)（選配）

8)光學雨量：測量原理光電式，0～4mm/min（選配）

9)數據存儲：不少于50萬條；

10布設時間：1人，不大于30分鐘完成布設；

11)生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

12)生產企業具有土壤墑情軟件注冊證書

13)生產企業為3A級信用企業

上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本
